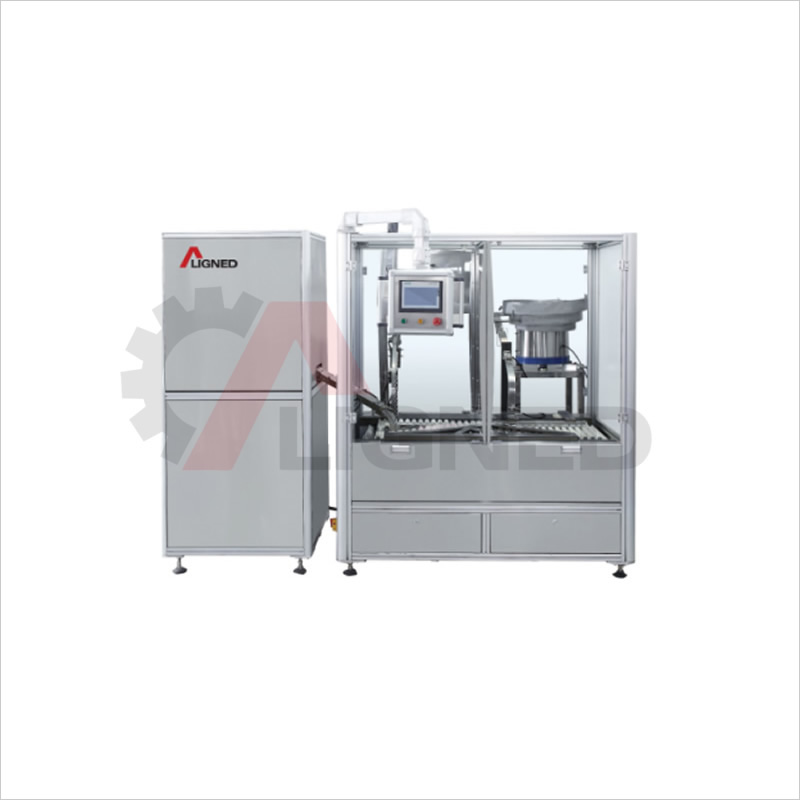

TF-120泡腾片包装机

产品名称：泡腾片包装机

产品型号：TF-120

产品简介:

直管瓶片剂瓶装机，适用于大片较薄单排有序重叠装入筒管瓶的包装，该设备全部采用可编程控制器集中控制，光电检测等，性能稳定、动作可靠，自动运行。当出现无片、缺瓶、缺盖等情况，设备报警并自动停机。设备与片剂接触部分采用316L不锈钢材料，完全符合GMP要求。是药品、保健品、食品泡腾片包装以及类似产品理想的设备。

   该设备是针对泡腾片包装进行不断改进，创新研发而成，其综合性能达到国内领先水平，有关技术填补了国内的空白，与进口设备相比，更具有实用性和经济性。

二、性能特点

1、整机可分体包装运输，合并时采用定位销连接，螺栓固定,装配简便。

2、采用圆盘震动双轨道加料，泡腾片的整理速度可达1600片/分钟，整理的物料更加的规则。

3、在圆盘中配置有真空吸尘除粉装置，可以减少粉尘对物料整理的影响，同时防止粉尘堵塞下料轨道。

4、主机采用变频调速：（加料速度可达120管/min）根据每管粒数等因素来设定相应的装管速度。

5、自动搓片、排片到每一个轨道，自动将片送到装片位置，当检测到装片位置有瓶子时，送片气缸自动将片剂送入瓶内。

6、当检测到有瓶并装有片剂时，压盖部分会自动将盖子压入瓶口中。

7、该设备整个运行过程全部由PLC控制，并按顺序自动执行。当缺少某一包装物时，会自动报警并延时停机。

8、本设备下方传动区与上方操作区完全采用不锈钢板密闭隔离，避免了设备工作时两区间交叉污染，更加便于清洁。

9、具有良好的机械性能，传动平稳、精度适宜、低噪音，无明显振动和异常热变形。

10、凡与药物或内包材接触的材质选用316L不锈钢，符合GMP要求；设备外表采用304不锈钢透明钢化玻璃防护罩，利于观察及增强操作人员的安全性。

11、具有电子计数,理片,装管以及封盖等一条龙流水线，工艺流畅，生产过程直观。

三、功能说明

3.1、主机监控

R26; 管料位、盖料位设有低位报警，用完自动停机功能；

R26; 泡腾片物料上料系统有缺料报警，用完停机功能；

R26; 安装防护门：主机前侧的安全门配置有安全开关，一旦意外开门，主机将自动停机；

R26; 警示灯，配有红色、橙色、绿色灯光。

3.2、电气设计

R26; 控制器采用I/0模块;

R26; 传感器和电磁阀，使用快插设计;

R26; 通过显示终端，显示移位寄存器状态和配置信息；

R26; 在突发电源故障的情况下，将不会丢失PLC数据。电源回复后，必须手动启动机器，先前装载的格式将被重新加载。

 3.3、操作界面

R26; 便捷的机器操作和参数输入，图形化整机概览，很容易操作每一个工位；

R26; 用户管理：要求输入用户名和密码的账户管理系统；

R26; 显示警告和错误消息，并提供故障说明；

R26; 语言选择：英语/中文：可选：用户语言。

四、主要技术参数

六、细节介绍

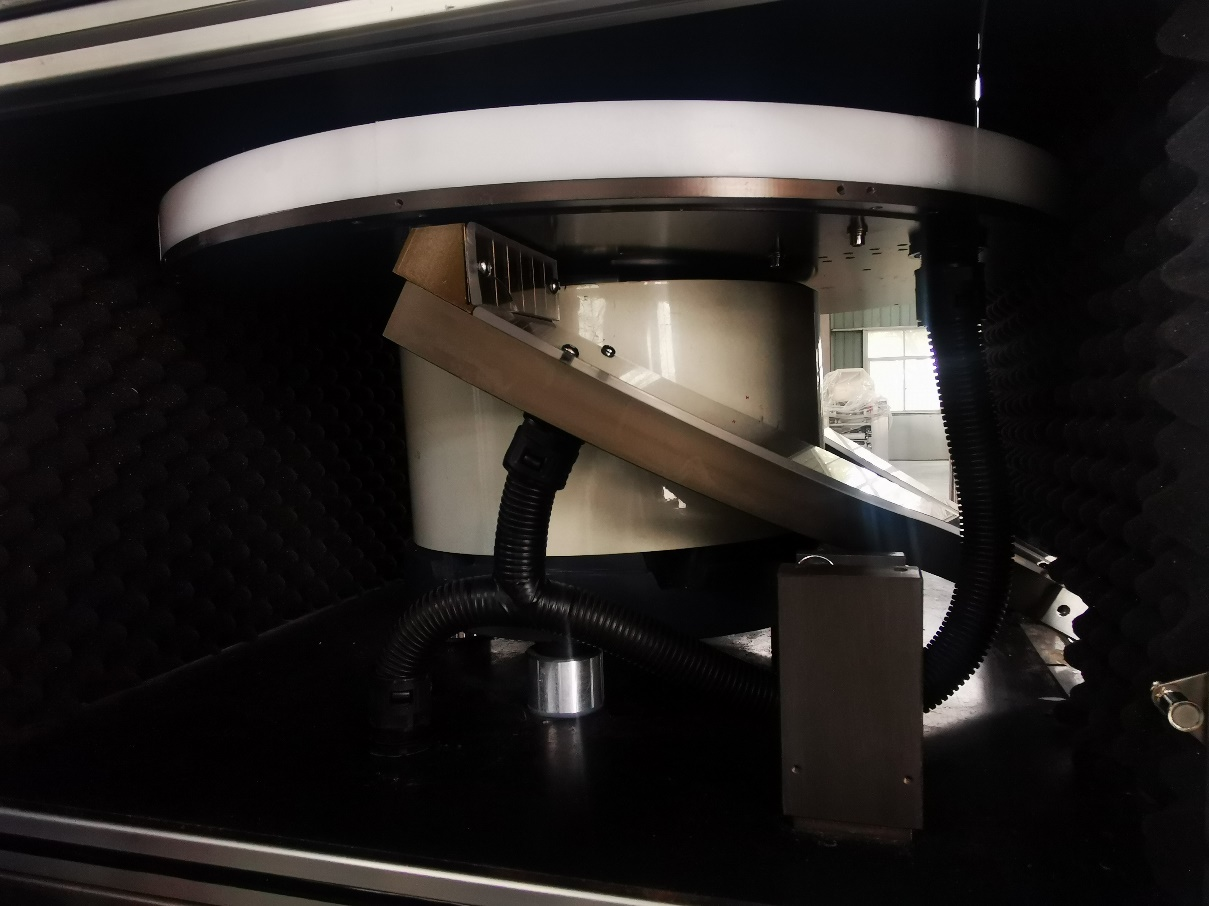

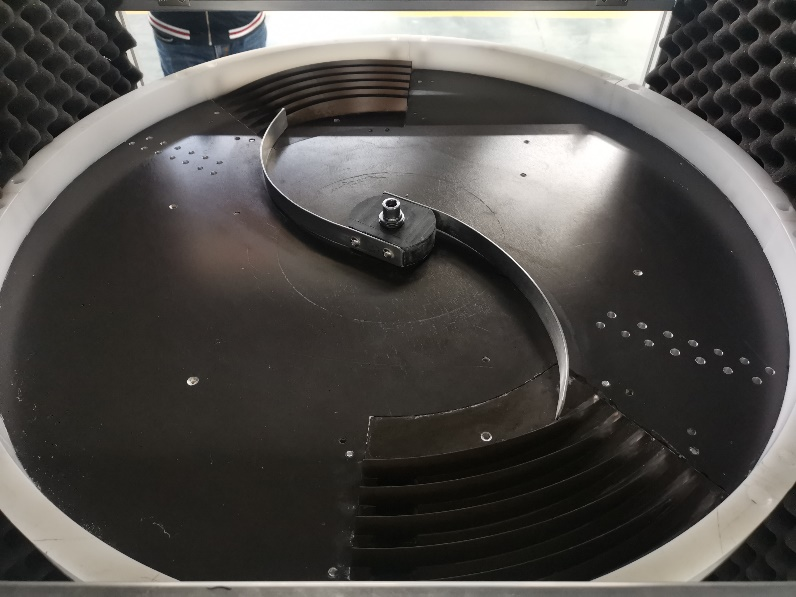

                     图一、圆盘震动理片机构

1、采用圆盘震动双轨道理片机构，变频调速；

2、震动圆盘采用阳极硬化铝制材料和聚四氟乙烯制作，符合GMP 认证与物料接触的要求；

3、震动盘独立式结构，便于移动和运输。

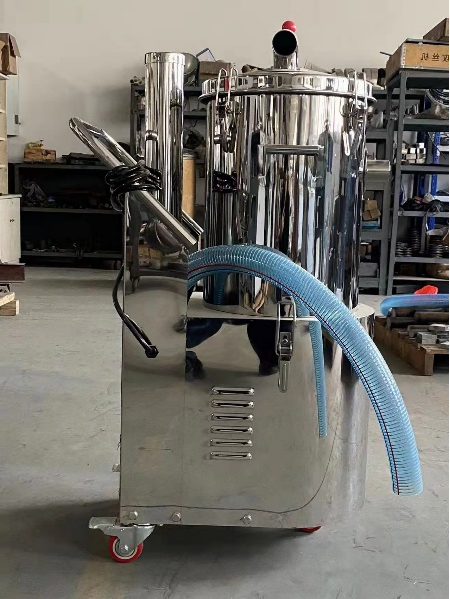

图二、真空吸尘装置

1、震动盘上设有除尘孔，泡腾片在震动中将粉尘过滤；

2、同时配置有工业吸尘器将漏出的粉尘吸走；

3、该装置防止泡腾片在轨道中输送时因为粉尘的原因堵塞轨道。

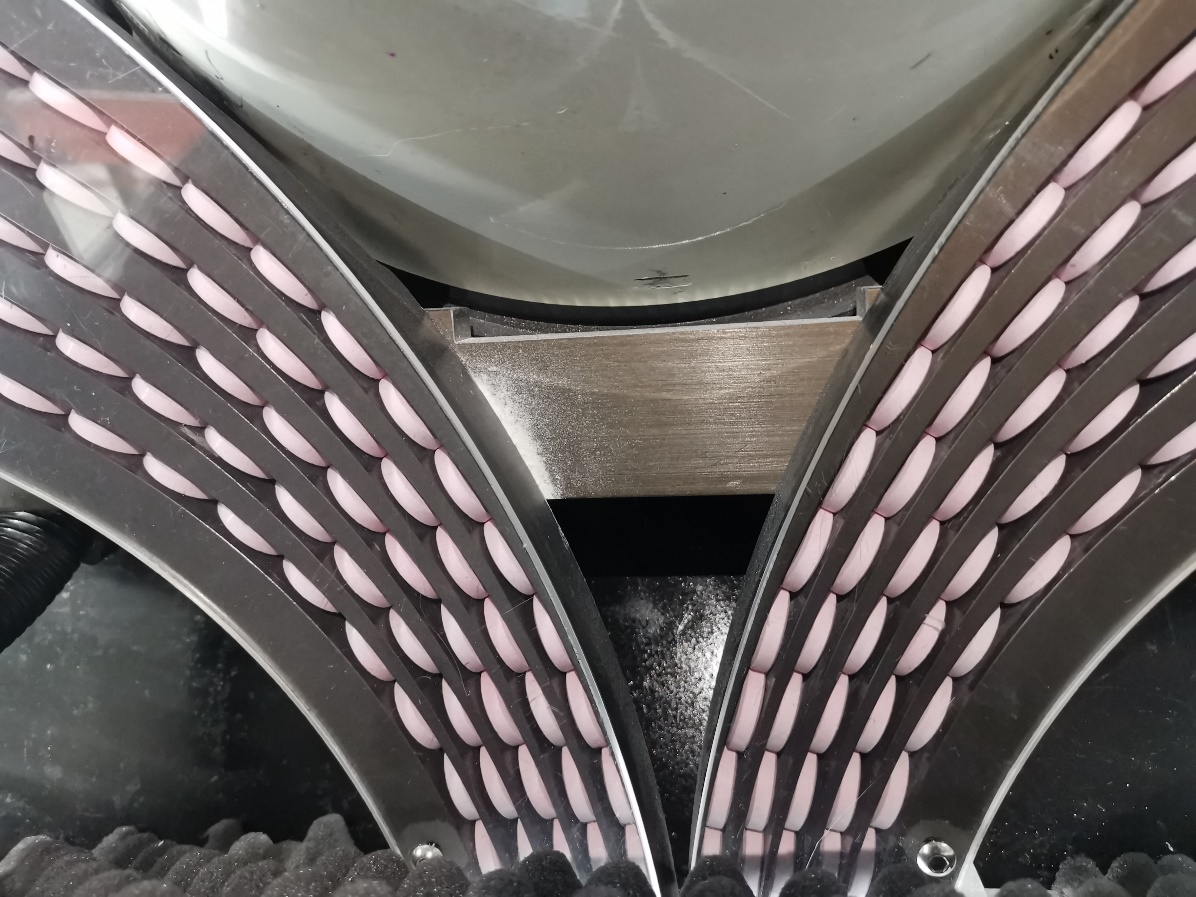

图三、双轨道理片机构

1、泡腾片采用双轨道下料机构，充分利用圆盘中的空间；

2、理片扇形板和下料导轨采用整体机构，便于更换模具；

3、双轨道最多可实现20个片道的包装。

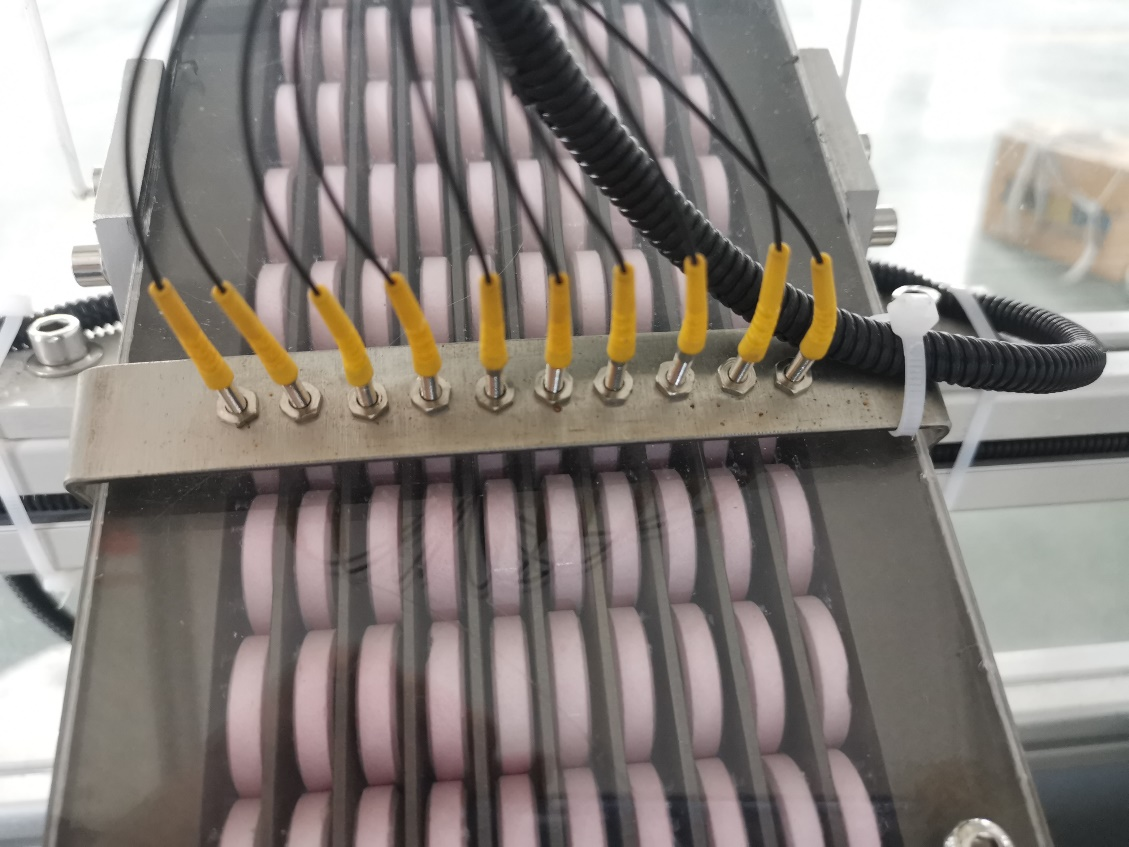

图四、检测系统

1、设备具有缺片、缺管、缺盖的检测报警系统。

2、设备对每一个片道进行检测，当出现片道堵塞时，设备及时报警停机，避免物料的浪费。

图五、推料机构

1、轨道及推头采用HDPE材质，符合GMP材质要求;

2、推料采用连续式多推头结构，可满足最高120管/分钟的运行速度。

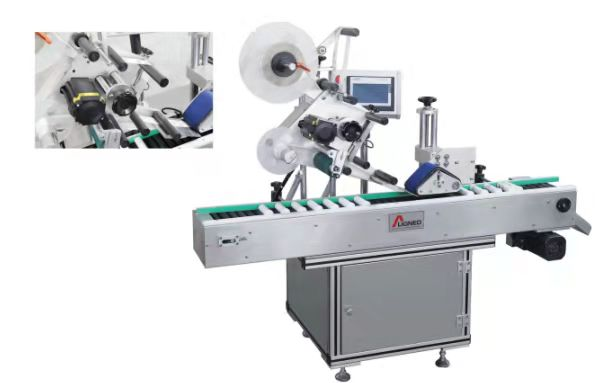

图六、贴标机构

1、采用卧式贴标机构，伺服控制出标速度和时间;

2、与前端泡腾片包装机联动，匹配包装机运行速度。
