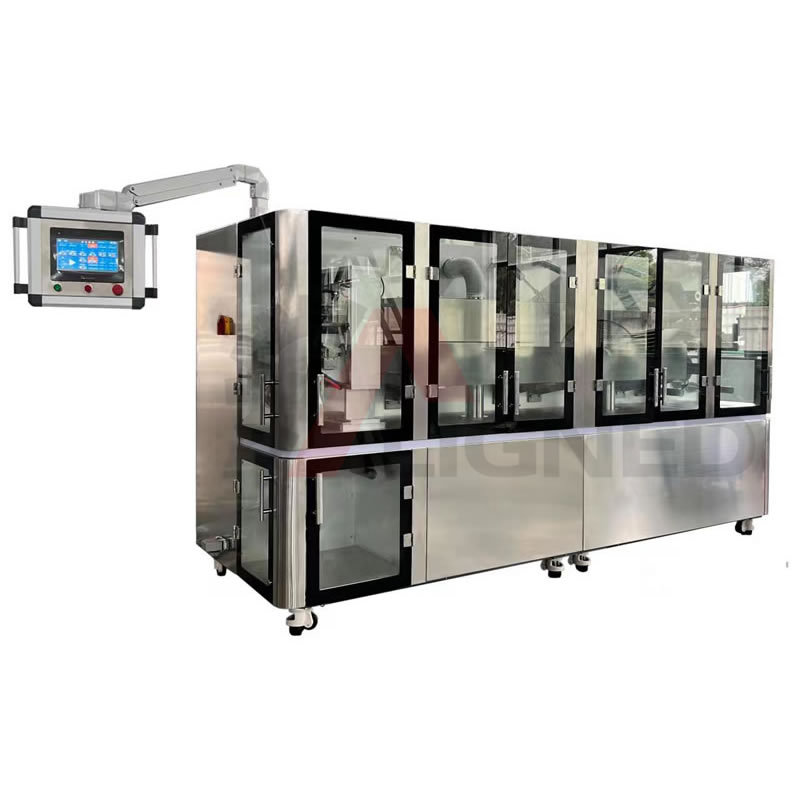

OZM160 制膜机

制膜机是将液态物料均匀平铺在底膜上，制成较薄的膜状物料的专用设备，并可选配增加纠偏、层压、分切等功能。适用用于医药、化妆品、保健品、食品行业。

设备采用变频调速与机、电、气一体化自动控制技术并严格按照医药行业“GMP”标准，“UL”安全标准进行设计，整体美观易清洁。设备具有制膜，热风干燥，温、湿度监控等功能，数据指标由PLC控制面板调控，精准到微米的三向调节机械，制膜厚度更精准，封闭结构减少污染，模块化可增加模块升级，两段温度、风速、风量可控，适应范围更大该设备是针对新型薄膜类药剂进行不断改进，创新研发而成，其综合性能达到国内领先水平，有关技术填补了国内的空白，与进口设备相比，更具有实用性和经济性。

本公司配备专业的技术支持和售后服务，并委派技术人员到客户企业进行机器调试、技术指导和人员培训工作。

二、性能特点

1、适用于纸类、膜类、金属膜类的涂层复合生产。整机动力系统采用伺服驱动调速系统。放卷采用磁粉制动器张力控制。

2、采用主体加附件模块构造，各个模块可以单独拆卸、安装。安装使用圆柱销定位，螺钉固紧，组装简便。

3、设备具有自动工作长度记录，速度显示。

4、干燥烘箱独立分区，具有温度、湿度、浓度独立自动控制等功能，确保高效高质量生产。

5、本设备下方传动区与上方操作区完全采用不锈钢板密闭隔离，避免了设备工作时两区间交叉污染，更加便于清洁。

6、所有与物料相接触的部件，包括压辊，烘道，均由采用不锈钢以及无毒材料制造，符合“GMP”的要求和规范。所有电气元件，线路和操作方案均符合“UL”安全标准。

7、设备急停安全装置,提高了操作人员在调试及换模中的安全性。

8、具有放卷、涂层、干燥、收卷一条龙流水线，工艺流畅，生产过程直观。

9、总机采用分体式结构，干燥区域可定制加长，操作更顺畅。

三、功能说明

3.1、主机监控

R26; 膜卷设有低位报警，用完自动停机功能。

R26; 干燥箱温度、湿度、溶剂浓度检测，采用PID控制；

R26; 干燥箱分区独立控制；

R26; 警示灯，配有红色、橙色、绿色灯光。

3.2、电气设计

R26; 电控柜体保护等级IP54;

R26; 传感器和电磁阀，使用快插设计;

R26; 除了PLC逻辑控制，软件包含移位寄存功能，它保证过程的可靠性；

R26; 通过显示终端，显示移位寄存器状态和配置信息；

R26; 在突发电源故障的情况下，将不会丢失PLC数据。电源回复后，必须手动启动机器，先前装载的格式将被重新加载。

3.3、操作界面

R26; 10英寸真彩触摸屏，用于打印机连接，TCP/IP协议，USB接口，带数据备份功能，IP54等级；

R26; 便捷的机器操作和参数输入，图形化整机概览，很容易操作每一个工位；

R26; 用户管理：要求输入用户名和密码的账户管理系统；

R26; 显示警告和错误消息，并提供故障说明

R26; 语言选择：英语/中文：可选：用户语言

四、主要技术参数

五、 细节详解

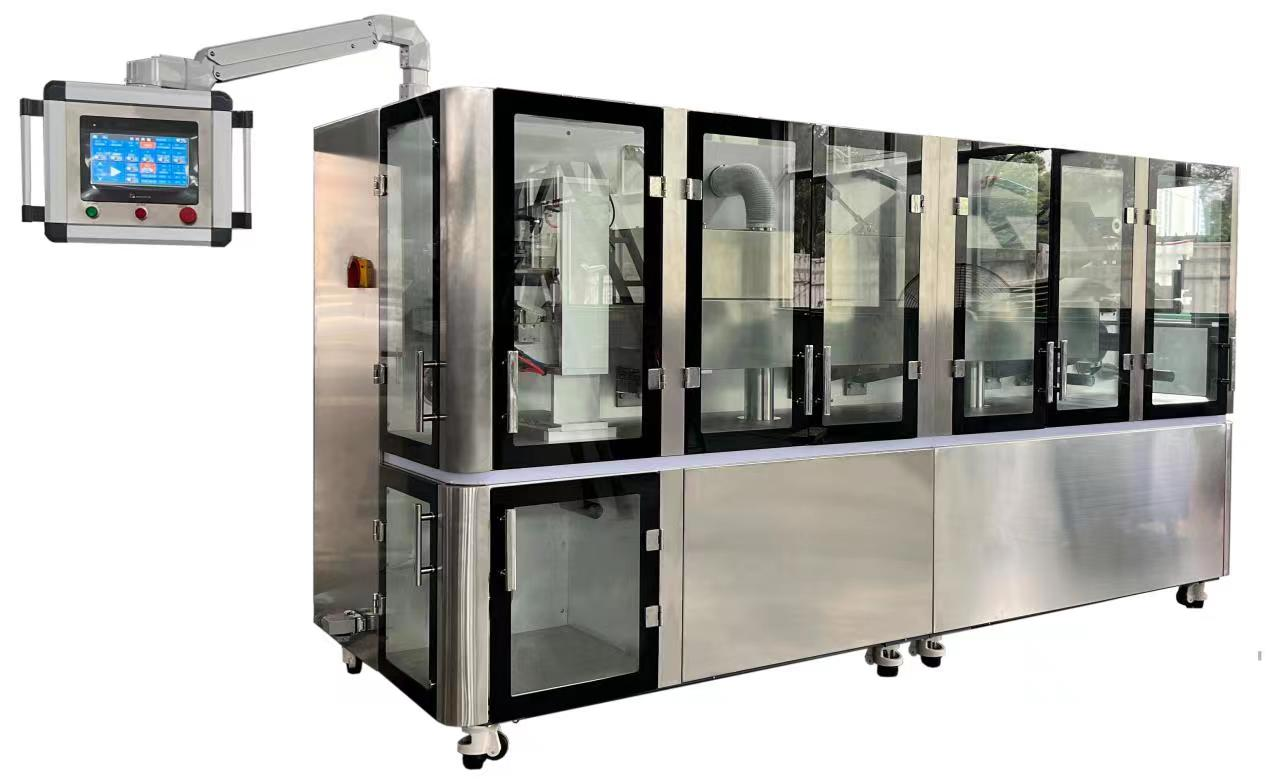

图一、设备外形

1、 设备采用阳台式机构，分体式设计，操作区域与传动区域分离；

2、 设备底部配置福马轮，方便设备的安装和移动。

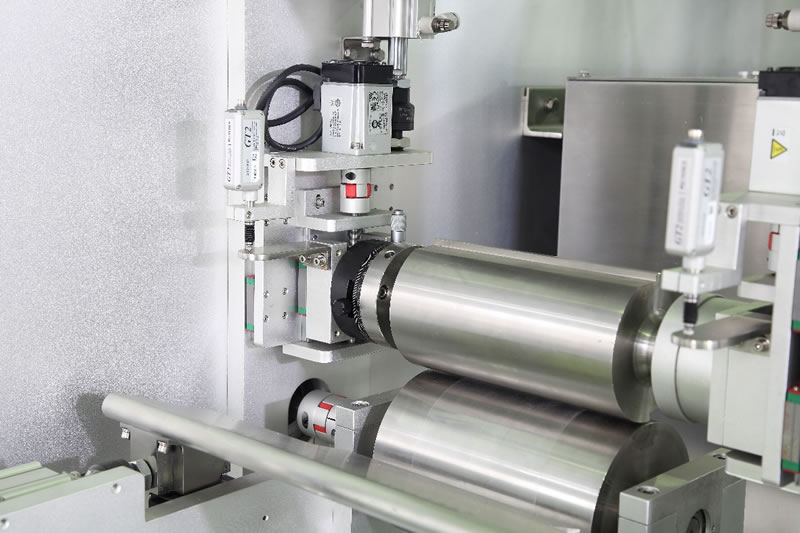

图二、逗号刮刀制膜头

1、 独立式制膜头，可实现3轴方向调节；

2、 主辊由伺服电机控制，调节主机速度。

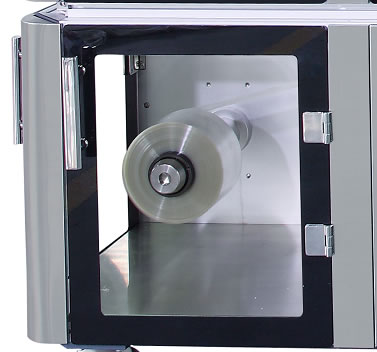

图三、放卷装置

1、 放卷装置采用气胀轴主辊；

2、 放卷张力由磁粉离合器调节；

3、 缺膜报警。

图四、干燥烘箱

1、 烘箱内置热风高效过滤，实现内部管道免清洗，并配烘箱内压差保护，便于定时更换高效过滤器；

2、 烘箱内部温度、湿度控制；

3、 烘箱采用全不锈钢材质制作，烘箱开启、闭合由气缸控制。

图五、收卷装置

1、 收卷装置采用伺服电机控制收卷速度；

2、 膜收卷配测速仪实时监测膜输送速度。

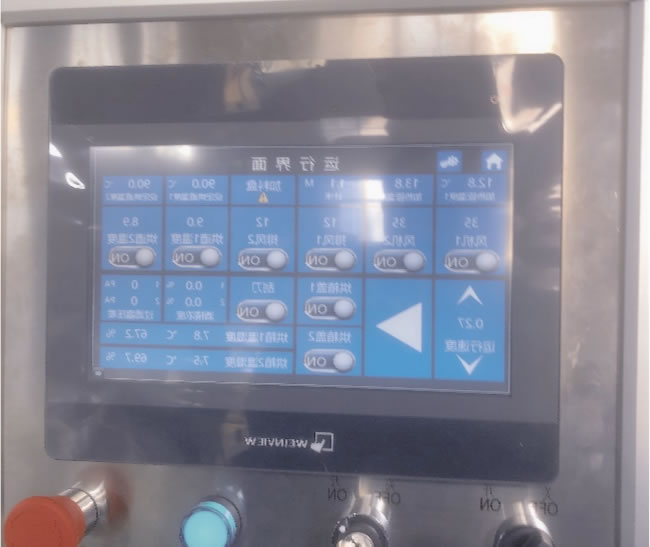

图六、人机界面

1、人机界面实时显示设备状态，并配声光报警装置。
